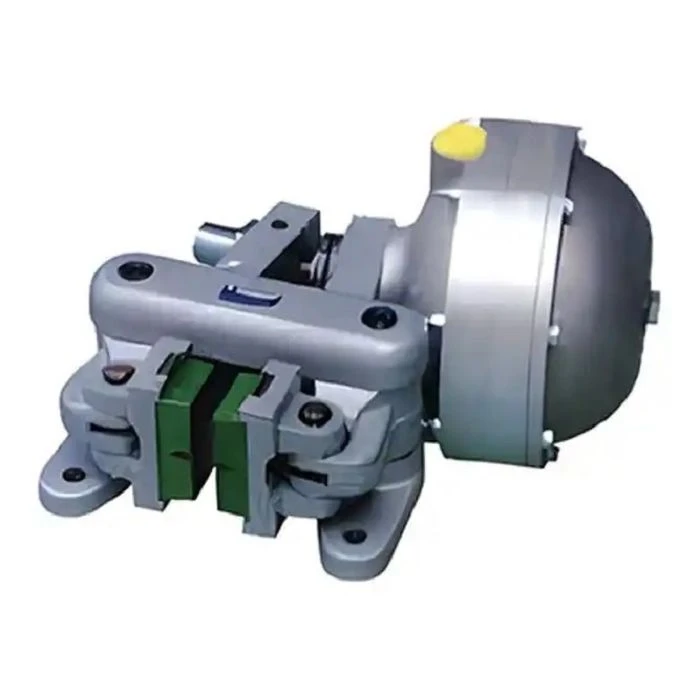

Pneumatická kotúčová brzda série PD
Aplikácia:
Pneumatická kotúčová brzda série PD sa široko používa na parkovacie a spomaľovacie brzdenie malých a stredne{0}}veľkých hnacích mechanizmov. Je tiež ideálny na brzdenie ťahom v navíjacích systémoch, vrátane kontroly ťahu kotúčov papiera v papierňach, kontroly ťahu novinového papiera počas tlače novín, kontroly ťahu zvitkov oceľového plechu (alebo oceľového drôtu) počas odvíjania a kontroly ťahu drôtov a káblov pri ich odvíjaní.
Hlavné vlastnosti:
- Kompaktná konštrukcia, malý pôdorys, citlivé ovládanie, nízka hmotnosť a jednoduché ovládanie.
- Dostupné v normálne uzavretom aj normálne otvorenom prevedení:
Normálne uzavretý dizajn: Brzdenie pomocou pružiny-, pneumaticky uvoľnené (odpojené);
Normálne otvorený dizajn: Pneumaticky aplikované brzdenie, uvoľnená pružina. Brzdná sila je úmerná tlaku vzduchu a dá sa flexibilne nastaviť podľa potreby počas prevádzky.
- Vybavené talianskymi importovanými vzduchovými mechmi pre vysokú spoľahlivosť a predĺženú životnosť.
- Funkcie zapojte-bezazbestové{1}}brzdové doštičky na rýchlu a jednoduchú výmenu.
Prevádzkové podmienky
- Teplota okolia: -20 stupňov až +50 stupňov .
- Maximálny prevádzkový tlak: 7 bar.
- Požiadavky na prívod vzduchu: Stlačený vzduch privádzaný do vzduchového mechu musí byť suchý, čistý a bez korozívnych plynov.
Spôsob inštalácie:
- Vhodné pre horizontálne aj vertikálne usporiadanie brzdenia hriadeľa. Pri horizontálnych inštaláciách hriadeľa môže byť brzda namontovaná v akejkoľvek uhlovej polohe vzhľadom na brzdový kotúč, pričom horizontálna montáž sa odporúča ako optimálna konfigurácia. Pre vertikálne šachtové inštalácie neexistuje žiadne uhlové obmedzenie. Jeden brzdový kotúč môže byť vybavený jednou, dvoma alebo viacerými brzdami; ak sú nainštalované dve alebo viac bŕzd, odporúča sa symetrická montáž.
- Voliteľné koncové spínače (koncový spínač uvoľnenia/odpojenia a koncový spínač opotrebenia brzdových doštičiek) je možné nakonfigurovať podľa potreby, čo umožňuje signalizáciu signálu alebo ochranu blokovania. Koncové spínače sú vo všeobecnosti dostupné v dvoch typoch: mechanické a bezdotykové.
- K dispozícii sú prispôsobené návrhy, ktoré spĺňajú špecifické požiadavky používateľov (špecifikácie musia byť poskytnuté v čase objednávky).
Označenie modelu
PDA séria pneumatická kotúčová brzda
Séria PDA: Inštalácia a celkové rozmery
PDA Series Pneumatic Disc Brake: Základné parametre a rozmery
|
Model |
A |
ΦB |
C |
Φd2 |
Prípustná hrúbka opotrebovania |
Celková hrúbka podložky |
Hmotnosť (kg) |
|
PDA5 |
176 |
144 |
266 |
D-130 |
11 |
14 |
12 |
|
PDA10 |
204 |
190 |
290 |
D-130 |
11 |
14 |
15.5 |
Poznámka: d₂ – Maximálny vonkajší priemer spojovacieho náboja.
PDA Series Pneumatic Disc Brake: Technické parametre
|
Priemer brzdového kotúča |
PDA5 |
PDA10 |
||||
|
Počet pružín |
Brzdná sila F(N) |
Brzdný moment Mb (Nm) |
Počet pružín |
Brzdná sila F(N) |
Brzdný moment Mb (Nm) |
|
|
300 |
8 |
5250 |
615 |
8 |
10400 |
1215 |
|
6 |
3937 |
460 |
6 |
7800 |
910 |
|
|
4 |
2625 |
305 |
4 |
5200 |
605 |
|
|
2 |
1312 |
153 |
2 |
2600 |
305 |
|
|
356 |
8 |
5250 |
760 |
8 |
10400 |
1500 |
|
6 |
3937 |
570 |
6 |
7800 |
1125 |
|
|
4 |
2625 |
380 |
4 |
5200 |
750 |
|
|
2 |
1312 |
190 |
2 |
2600 |
375 |
|
|
406 |
8 |
5250 |
890 |
8 |
10400 |
1760 |
|
6 |
3937 |
665 |
6 |
7800 |
1325 |
|
|
4 |
2625 |
445 |
4 |
5200 |
880 |
|
|
2 |
1312 |
225 |
2 |
2600 |
440 |
|
|
457 |
8 |
5250 |
1025 |
8 |
10400 |
2030 |
|
6 |
3937 |
770 |
6 |
7800 |
1525 |
|
|
4 |
2625 |
510 |
4 |
5200 |
1015 |
|
|
2 |
1312 |
255 |
2 |
2600 |
505 |
|
|
514 |
8 |
5250 |
1175 |
8 |
10400 |
2330 |
|
6 |
3937 |
880 |
6 |
7800 |
1745 |
|
|
4 |
2625 |
585 |
4 |
5200 |
1165 |
|
|
2 |
1312 |
295 |
2 |
2600 |
585 |
|
|
610 |
8 |
5250 |
1430 |
8 |
10400 |
2830 |
|
6 |
3937 |
1070 |
6 |
7800 |
2120 |
|
|
4 |
2625 |
715 |
4 |
5200 |
1415 |
|
|
2 |
1312 |
360 |
2 |
2600 |
710 |
|
|
711 |
8 |
5250 |
1690 |
8 |
10400 |
3350 |
|
6 |
3937 |
1265 |
6 |
7800 |
2510 |
|
|
4 |
2625 |
845 |
4 |
5200 |
1675 |
|
|
2 |
1312 |
425 |
2 |
2600 |
840 |
|
Špeciálne pripomenutie: Brzdnú silu a brzdný moment uvedené v tabuľke je možné dosiahnuť len s novými brzdovými doštičkami po správnom uložení- medzi doštičky a brzdový kotúč (s kontaktnou plochou viac ako 30 %).
Prevádzkový tlak a objem vzduchu
|
Počet brzdových pružín |
8 |
6 |
4 |
6 |
|
Minimálny tlak vzduchu (brána) (bar) |
5 |
3.8 |
2.5 |
1.3 |
|
Objem plynu (dm³) |
PDA5: 0.3,PDA10: 0.7 |
|||
Pneumatická kotúčová brzda série PDB
Séria PNR: Ininštaláciaand Ocelkovo Drozmerov
Pneumatické kotúčové brzdy série PDB: Základné parametre a rozmery
|
Model |
A |
ΦB |
C |
Φd2 |
Prípustná hrúbka opotrebovania |
Celková hrúbka podložky |
Hmotnosť (kg) |
|
PDB5 |
178 |
144 |
376 |
D-240 |
8 |
10 |
17 |
|
PDB10 |
206 |
190 |
400 |
D-240 |
8 |
10 |
20 |
|
PDB19 |
208.5 |
240 |
427 |
D-240 |
8 |
10 |
22 |
Poznámka: d₂ – Maximálny vonkajší priemer spojovacieho náboja.
Pneumatické kotúčové brzdy série PDB: Technické parametre
|
Priemer brzdového kotúča |
PDB5 |
PDB10 |
PBD19 |
||||||
|
Počet pružín |
Brzdná sila F(N) |
Brzdný moment Mb (Nm) |
Počet pružín |
Brzdná sila F(N) |
Brzdný moment Mb (Nm) |
Počet pružín |
Brzdná sila F(N) |
Brzdný moment Mb (Nm) |
|
|
514 |
8 |
5250 |
1020 |
8 |
10400 |
2028 |
12 |
19260 |
3755 |
|
6 |
3937 |
765 |
6 |
7800 |
1520 |
10 |
15985 |
3115 |
|
|
4 |
2625 |
510 |
4 |
5200 |
1014 |
8 |
12904 |
2515 |
|
|
2 |
1312 |
255 |
2 |
2600 |
507 |
6 |
9630 |
1875 |
|
|
610 |
8 |
5250 |
1275 |
8 |
10400 |
2525 |
12 |
19260 |
4680 |
|
6 |
3937 |
955 |
6 |
7800 |
1895 |
10 |
15985 |
3885 |
|
|
4 |
2625 |
635 |
4 |
5200 |
1260 |
8 |
12904 |
3135 |
|
|
2 |
1312 |
320 |
2 |
2600 |
630 |
6 |
9630 |
2340 |
|
|
760 |
8 |
5250 |
1670 |
8 |
10400 |
3305 |
12 |
19260 |
6125 |
|
6 |
3937 |
1250 |
6 |
7800 |
2475 |
10 |
15985 |
5085 |
|
|
4 |
2625 |
835 |
4 |
5200 |
1650 |
8 |
12904 |
4105 |
|
|
2 |
1312 |
420 |
2 |
2600 |
830 |
6 |
9630 |
3560 |
|
|
916 |
8 |
5250 |
2075 |
8 |
10400 |
4110 |
12 |
19260 |
7615 |
|
6 |
3937 |
1555 |
6 |
7800 |
3080 |
10 |
15985 |
6320 |
|
|
4 |
2625 |
1035 |
4 |
5200 |
2055 |
8 |
12904 |
5100 |
|
|
2 |
1312 |
520 |
2 |
2600 |
1030 |
6 |
9630 |
3805 |
|
|
1065 |
8 |
5250 |
2470 |
8 |
10400 |
4890 |
12 |
19260 |
9060 |
|
6 |
3937 |
1850 |
6 |
7800 |
3665 |
10 |
15985 |
7520 |
|
|
4 |
2625 |
1235 |
4 |
5200 |
2445 |
8 |
12904 |
6070 |
|
|
2 |
1312 |
620 |
2 |
2600 |
1225 |
6 |
9630 |
4530 |
|
|
1220 |
8 |
5250 |
2875 |
8 |
10400 |
5700 |
12 |
19260 |
10555 |
|
6 |
3937 |
2155 |
6 |
7800 |
4275 |
10 |
15985 |
8760 |
|
|
4 |
2625 |
1435 |
4 |
5200 |
2850 |
8 |
12904 |
7070 |
|
|
2 |
1312 |
720 |
2 |
2600 |
1425 |
6 |
9630 |
5275 |
|
|
1370 |
8 |
5250 |
3270 |
8 |
10400 |
6480 |
12 |
19260 |
12000 |
|
6 |
3937 |
2450 |
6 |
7800 |
4860 |
10 |
15985 |
9960 |
|
|
4 |
2625 |
1635 |
4 |
5200 |
3240 |
8 |
12904 |
8040 |
|
|
2 |
1312 |
820 |
2 |
2600 |
1620 |
6 |
9630 |
6000 |
|
Špeciálne pripomenutie: Brzdnú silu a brzdný moment uvedené v tabuľke je možné dosiahnuť len s novými brzdovými doštičkami po správnom uložení- medzi doštičky a brzdový kotúč (s kontaktnou plochou viac ako 30 %).
Prevádzkový tlak a objem vzduchu
|
Počet brzdových pružín |
8 |
6 |
4 |
2 |
|
Minimálny uvoľňovací (otvárací) tlak vzduchu (bar) |
5 |
3.8 |
2.5 |
1.3 |
|
Objem plynu (dm³) |
PDB5: 0.3 PNR10: 0.7 |
|||
|
Počet brzdových pružín |
12 |
10 |
8 |
6 |
|
Minimálny uvoľňovací (otvárací) tlak vzduchu (bar) |
5 |
4.2 |
3.3 |
2.5 |
|
Objem plynu (dm³) |
PDB19: 0.95 |
|||
PDC séria pneumatická kotúčová brzda
Séria PDC: Ininštaláciaand Ocelkovo Drozmerov
Pneumatické kotúčové brzdy série PDC: Základné parametre a rozmery
|
Model |
A |
ΦB |
C |
Φd2 |
Prípustná hrúbka opotrebovania |
Celková hrúbka podložky |
Hmotnosť (kg) |
|
PDC5 |
220 |
190 |
300 |
D-110 |
14 |
16 |
13 |
|
PDC10 |
220 |
190 |
300 |
D-110 |
14 |
16 |
16.5 |
Poznámka: d₂ – Maximálny vonkajší priemer spojovacieho náboja.
Pneumatické kotúčové brzdy série PDC: Technické parametre
|
Priemer brzdového kotúča |
PDC5 |
PDC10 |
||||
|
Počet pružín |
Brzdná sila F(N) |
Brzdný moment Mb (Nm) |
Počet pružín |
Brzdná sila F(N) |
Brzdný moment Mb (Nm) |
|
|
250 |
8 |
5500 |
520 |
8 |
10970 |
1040 |
|
6 |
4125 |
390 |
6 |
8227 |
780 |
|
|
4 |
2750 |
260 |
4 |
5485 |
520 |
|
|
2 |
1375 |
130 |
2 |
2742 |
260 |
|
|
300 |
8 |
5500 |
660 |
8 |
10970 |
1315 |
|
6 |
4125 |
495 |
6 |
8227 |
985 |
|
|
4 |
2750 |
330 |
4 |
5485 |
655 |
|
|
2 |
1375 |
165 |
2 |
2742 |
330 |
|
|
356 |
8 |
5500 |
810 |
8 |
10970 |
1620 |
|
6 |
4125 |
605 |
6 |
8227 |
1215 |
|
|
4 |
2750 |
405 |
4 |
5485 |
810 |
|
|
2 |
1375 |
205 |
2 |
2742 |
405 |
|
|
406 |
8 |
5500 |
950 |
8 |
10970 |
1900 |
|
6 |
4125 |
710 |
6 |
8227 |
1425 |
|
|
4 |
2750 |
475 |
4 |
5485 |
950 |
|
|
2 |
1375 |
240 |
2 |
2742 |
475 |
|
|
457 |
8 |
5500 |
1090 |
8 |
10970 |
2175 |
|
6 |
4125 |
815 |
6 |
8227 |
1630 |
|
|
4 |
2750 |
545 |
4 |
5485 |
1085 |
|
|
2 |
1375 |
275 |
2 |
2742 |
545 |
|
|
514 |
8 |
5500 |
1250 |
8 |
10970 |
2490 |
|
6 |
4125 |
935 |
6 |
8227 |
1865 |
|
|
4 |
2750 |
625 |
4 |
5485 |
1245 |
|
|
2 |
1375 |
315 |
2 |
2742 |
625 |
|
|
610 |
8 |
5500 |
1510 |
8 |
10970 |
3015 |
|
6 |
4125 |
1130 |
6 |
8227 |
2260 |
|
|
4 |
2750 |
755 |
4 |
5485 |
1505 |
|
|
2 |
1375 |
380 |
2 |
2742 |
755 |
|
|
711 |
8 |
5500 |
1790 |
8 |
10970 |
3570 |
|
6 |
4125 |
1340 |
6 |
8227 |
2675 |
|
|
4 |
2750 |
895 |
4 |
5485 |
1785 |
|
|
2 |
1375 |
450 |
2 |
2742 |
890 |
|
Špeciálne pripomenutie: Brzdnú silu a brzdný moment uvedené v tabuľke je možné dosiahnuť len s novými brzdovými doštičkami po správnom uložení- medzi doštičky a brzdový kotúč (s kontaktnou plochou viac ako 30 %).
Prevádzkový tlak a objem vzduchu
|
Počet brzdových pružín |
8 |
6 |
4 |
2 |
|
Minimálny uvoľňovací (otvárací) tlak vzduchu (bar) |
5 |
3.8 |
2.5 |
1.3 |
|
Objem plynu (dm³) |
PDC5: 0.3, PDC10: 0.7 |
|||
Pneumatická kotúčová brzda série PDD
Séria PDD: Ininštaláciaand Ocelkovo Drozmerov
Pneumatická kotúčová brzda série PDD: Základné parametre a rozmery
|
Model |
A |
B |
ΦC |
d2 |
H |
E |
F |
G |
Prípustná hrúbka opotrebovania |
Celková hrúbka podložky |
Hmotnosť (kg) |
|
PDD14 |
126 |
227 |
190 |
D-250 |
418 |
25.4 |
1/2" plyn |
14 |
12 |
13 |
57.5 |
|
40 |
|||||||||||
|
PDD32 |
135 |
289 |
280 |
D-250 |
463 |
25.4 |
1/2" plyn |
16 |
12 |
13 |
68 |
|
40 |
1/2" plyn |
Poznámka: d₂ – Maximálny vonkajší priemer spojovacieho náboja.
Pneumatické kotúčové brzdy série PDD: Technické parametre
|
Priemer brzdového kotúča |
PDD14 |
PDD32 |
||||
|
Počet pružín |
Brzdná sila F(N) |
Brzdný moment Mb (Nm) |
Počet pružín |
Brzdná sila F(N) |
Brzdný moment Mb (Nm) |
|
|
610 |
8 |
14150 |
3400 |
12 |
32800 |
7870 |
|
6 |
10612 |
2550 |
10 |
27330 |
6550 |
|
|
4 |
7075 |
1700 |
8 |
21860 |
5240 |
|
|
2 |
3538 |
850 |
6 |
16400 |
3935 |
|
|
760 |
8 |
14150 |
4450 |
12 |
32800 |
10300 |
|
6 |
10612 |
3340 |
10 |
27330 |
8580 |
|
|
4 |
7075 |
2225 |
8 |
21860 |
6860 |
|
|
2 |
3538 |
1115 |
6 |
16400 |
5150 |
|
|
915 |
8 |
14150 |
5550 |
12 |
32800 |
12850 |
|
6 |
10612 |
4165 |
10 |
27330 |
10700 |
|
|
4 |
7075 |
2775 |
8 |
21860 |
8560 |
|
|
2 |
3538 |
1388 |
6 |
16400 |
6425 |
|
|
1065 |
8 |
14150 |
6610 |
12 |
32800 |
15300 |
|
6 |
10612 |
4958 |
10 |
27330 |
12750 |
|
|
4 |
7075 |
3305 |
8 |
21860 |
10200 |
|
|
2 |
3538 |
1652 |
6 |
16400 |
7650 |
|
|
1220 |
8 |
14150 |
7710 |
12 |
32800 |
17850 |
|
6 |
10612 |
5782 |
10 |
27330 |
14870 |
|
|
4 |
7075 |
3855 |
8 |
21860 |
11900 |
|
|
2 |
3538 |
1928 |
6 |
16400 |
8925 |
|
|
1370 |
8 |
14150 |
8770 |
12 |
32800 |
20300 |
|
6 |
10612 |
6578 |
10 |
27330 |
16910 |
|
|
4 |
7075 |
4385 |
8 |
21860 |
13530 |
|
|
2 |
3538 |
2192 |
6 |
16400 |
10150 |
|
Špeciálne pripomenutie: Brzdnú silu a brzdný moment uvedené v tabuľke je možné dosiahnuť len s novými brzdovými doštičkami po správnom uložení- medzi doštičky a brzdový kotúč (s kontaktnou plochou viac ako 30 %).
Prevádzkový tlak a objem vzduchu
|
Počet brzdových pružín |
12 |
10 |
8 |
6 |
|
Minimálny uvoľňovací (otvárací) tlak vzduchu (bar) |
5 |
4.2 |
3.3 |
2.5 |
|
Objem plynu (dm³) |
PDD14: 0.7, PDD32: 3.0 |
|||
PDE séria pneumatická kotúčová brzda
Séria PDE: Ininštaláciaand Ocelkovo Drozmerov
Pneumatické kotúčové brzdy série PDE: Základné parametre a rozmery
|
Model |
A |
ΦB |
C |
Φd2 |
Prípustná hrúbka opotrebovania |
Celková hrúbka podložky |
Hmotnosť (kg) |
|
PDE5 |
220 |
190 |
300 |
D-110 |
14 |
16 |
13 |
|
PDE10 |
220 |
190 |
300 |
D-110 |
14 |
16 |
16.5 |
PDE Pneumatic Disc Brake: Technické parametre
|
Priemer brzdového kotúča |
PDE5 |
PDE10 |
||||
|
Počet pružín |
Brzdná sila F(N) |
Brzdný moment Mb (Nm) |
Počet pružín |
Brzdná sila F(N) |
Brzdný moment Mb (Nm) |
|
|
250 |
8 |
5500 |
520 |
8 |
10970 |
1040 |
|
6 |
4125 |
390 |
6 |
8227 |
780 |
|
|
4 |
2750 |
260 |
4 |
5485 |
520 |
|
|
2 |
1375 |
130 |
2 |
2742 |
260 |
|
|
300 |
8 |
5500 |
660 |
8 |
10970 |
1315 |
|
6 |
4125 |
495 |
6 |
8227 |
985 |
|
|
4 |
2750 |
330 |
4 |
5485 |
655 |
|
|
2 |
1375 |
165 |
2 |
2742 |
330 |
|
|
356 |
8 |
5500 |
810 |
8 |
10970 |
1620 |
|
6 |
4125 |
605 |
6 |
8227 |
1215 |
|
|
4 |
2750 |
405 |
4 |
5485 |
810 |
|
|
2 |
1375 |
205 |
2 |
2742 |
405 |
|
|
406 |
8 |
5500 |
950 |
8 |
10970 |
1900 |
|
6 |
4125 |
710 |
6 |
8227 |
1425 |
|
|
4 |
2750 |
475 |
4 |
5485 |
950 |
|
|
2 |
1375 |
240 |
2 |
2742 |
475 |
|
|
457 |
8 |
5500 |
1090 |
8 |
10970 |
2175 |
|
6 |
4125 |
815 |
6 |
8227 |
1630 |
|
|
4 |
2750 |
545 |
4 |
5485 |
1085 |
|
|
2 |
1375 |
275 |
2 |
2742 |
545 |
|
|
514 |
8 |
5500 |
1250 |
8 |
10970 |
2490 |
|
6 |
4125 |
935 |
6 |
8227 |
1865 |
|
|
4 |
2750 |
625 |
4 |
5485 |
1245 |
|
|
2 |
1375 |
315 |
2 |
2742 |
625 |
|
|
610 |
8 |
5500 |
1510 |
8 |
10970 |
3015 |
|
6 |
4125 |
1130 |
6 |
8227 |
2260 |
|
|
4 |
2750 |
755 |
4 |
5485 |
1505 |
|
|
2 |
1375 |
380 |
2 |
2742 |
755 |
|
|
711 |
8 |
5500 |
1790 |
8 |
10970 |
3570 |
|
6 |
4125 |
1340 |
6 |
8227 |
2675 |
|
|
4 |
2750 |
895 |
4 |
5485 |
1785 |
|
|
2 |
1375 |
450 |
2 |
2742 |
890 |
|
Špeciálne pripomenutie: Brzdnú silu a brzdný moment uvedené v tabuľke je možné dosiahnuť len s novými brzdovými doštičkami po správnom uložení- medzi doštičky a brzdový kotúč (s kontaktnou plochou viac ako 30 %).
Prevádzkový tlak a objem vzduchu
|
Počet brzdových pružín |
8 |
6 |
4 |
2 |
|
Minimálny uvoľňovací (otvárací) tlak vzduchu (bar) |
5 |
3.8 |
2.5 |
1.3 |
|
Objem plynu (dm³) |
PDE5: 0.3, PDE10: 0.7 |
|||
Pneumatická kotúčová brzda série PDCA
Séria PDCA: Ininštaláciaand Ocelkovo Drozmerov
Pneumatické kotúčové brzdy série PDCA: Základné parametre a rozmery
|
Model |
A |
B |
ΦC |
A |
d2 |
E |
Prípustná hrúbka opotrebovania |
Celková hrúbka podložky |
Hmotnosť (kg) |
|
PDCA2 |
81 |
107 |
74 |
238 |
D-110 |
1/8" plyn |
12 |
16 |
10.5 |
|
PDCA4 |
79 |
113 |
114 |
257 |
D-110 |
1/4" plyn |
12 |
16 |
11 |
|
PDCA8 |
79 |
135 |
142 |
273 |
D-110 |
3/8" plyn |
12 |
16 |
12 |
|
PDCA14 |
79 |
154 |
184 |
297 |
D-110 |
3/8" plyn |
12 |
16 |
13.5 |
Pneumatické kotúčové brzdy série PDCA: Technické parametre
|
Model |
tlak brzdového vzduchu (bar) |
Brzdná sila F(N) |
Brzdný moment Mb (Nm) |
|||||||
|
Priemer disku (mm) |
||||||||||
|
250 |
300 |
356 |
406 |
457 |
514 |
610 |
711 |
|||
|
PDCA2 |
3 |
860 |
80 |
100 |
125 |
145 |
170 |
190 |
235 |
275 |
|
4 |
1150 |
105 |
135 |
170 |
195 |
225 |
260 |
315 |
370 |
|
|
5 |
1440 |
135 |
170 |
210 |
248 |
285 |
325 |
395 |
465 |
|
|
6 |
1730 |
160 |
205 |
255 |
295 |
340 |
390 |
475 |
560 |
|
|
PDCA4 |
3 |
2045 |
190 |
245 |
300 |
350 |
400 |
460 |
560 |
665 |
|
4 |
2730 |
255 |
325 |
400 |
470 |
540 |
615 |
750 |
885 |
|
|
5 |
3410 |
320 |
400 |
500 |
585 |
675 |
770 |
935 |
1100 |
|
|
6 |
4100 |
385 |
490 |
600 |
710 |
810 |
930 |
1125 |
1330 |
|
|
PDCA8 |
3 |
4000 |
380 |
480 |
590 |
690 |
790 |
900 |
1100 |
1300 |
|
4 |
5333 |
500 |
630 |
780 |
920 |
1050 |
1210 |
1460 |
1730 |
|
|
5 |
6667 |
630 |
800 |
985 |
1150 |
1320 |
1513 |
1830 |
2170 |
|
|
6 |
8000 |
760 |
960 |
1180 |
1380 |
1580 |
1810 |
2200 |
2600 |
|
|
PDCA14 |
3 |
6850 |
650 |
820 |
1000 |
1180 |
1350 |
1550 |
1870 |
2220 |
|
4 |
9133 |
860 |
1090 |
1350 |
1560 |
1800 |
200 |
2500 |
2950 |
|
|
5 |
11417 |
1080 |
1370 |
1680 |
1970 |
2250 |
2580 |
3120 |
3700 |
|
|
6 |
13700 |
1300 |
1640 |
2000 |
2370 |
2710 |
3100 |
3760 |
4450 |
|
Špeciálne pripomenutie: Brzdnú silu a brzdný moment uvedené v tabuľke je možné dosiahnuť len s novými brzdovými doštičkami po správnom uložení- medzi doštičky a brzdový kotúč (s kontaktnou plochou viac ako 30 %). Vzorec na výpočet brzdného momentu: M=Fx [polomer brzdového kotúča] (m) -0,03] Nm.
Prevádzkový objem plynu
|
Model brzdy |
PDCA2 |
PDCA4 |
PDCA8 |
PDCA14 |
|
Objem plynu (dm³) |
0.025 |
0.1 |
0.2 |
0.4 |
Prehľad produktov
Princíp činnosti pneumatických kotúčových bŕzd série PD
Normálne uzavretý typ: Brzdenie je dosiahnuté elastickou silou pružiny. Na uvoľnenie brzdy sa do brzdy privádza stlačený vzduch, ktorý prekonáva silu pružiny a poháňa piest a súvisiace komponenty do pohybu. To spôsobí, že sa brzdové doštičky odpoja od brzdového kotúča, čím sa dokončí uvoľnenie.
Normálne otvorený typ: Brzdná sila je generovaná stlačeným vzduchom, ktorý tlačí na piest a súvisiace komponenty, čo tlačí brzdové doštičky na brzdový kotúč. Keď sa tlak vzduchu uvoľní, sila pružiny spôsobí odpojenie brzdových doštičiek od brzdového kotúča, čím sa realizuje funkcia uvoľnenia brzdy.
Populárne Tagy: priemyselná pneumatická kotúčová brzda, výrobcovia priemyselných pneumatických kotúčových bŕzd v Číne, dodávatelia, továreň
