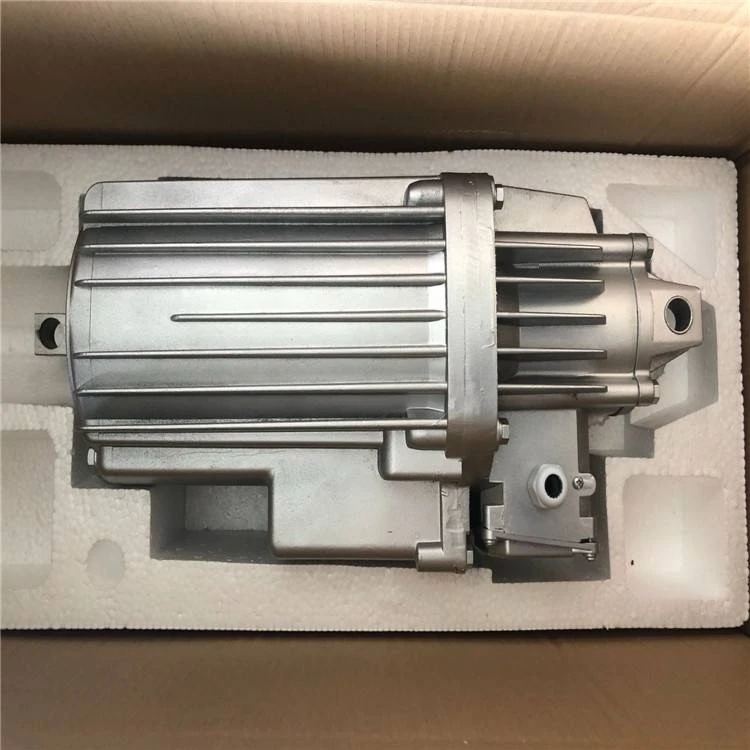

Elektromagnetická energeticky úsporná-hydraulická pomocná jednotka série DED
Účel a hlavné vlastnosti:
- Tento produkt využíva inovatívne koncepcie dizajnu, efektívne kombinuje hydraulické a elektromagnetické systémy, navzájom sa dopĺňajú a má vlastnosti spoľahlivej prevádzky, úspory energie a dlhej životnosti. Tento produkt je inovatívny v oblasti zariadení na pohon bŕzd.
- Používa sa hlavne v kompletných súpravách brzdových zariadení, ktoré si vyžadujú-dlhodobú spoľahlivú prevádzku, ako sú pásové dopravníky, ropné stroje a stroje na stavbu mostov.
- Pri inštalácii spínača stúpajúcej indukcie EB1 na elektromagnetickú energiu-úspornú hydraulickú pomocnú jednotku DEd môže elektronický riadiaci systém riadiacej skrine dosiahnuť funkciu automatického spustenia elektrického hydraulického pomocného zariadenia, keď zlyhá údržba elektromagnetického sania.
- V prípade, že je riadiaca skrinka poškodená a nemôže správne fungovať, pracovný zdroj 380 V, 50 Hz môže byť priamo pripojený k motoru pomocného pohonu a elektrický hydraulický pohon môže fungovať normálne.
- Ďalšie vlastnosti sa vzťahujú na výkonové charakteristiky elektrického hydraulického tlačného zariadenia série Ed.
Podmienky používania:
-Teplota prostredia: -20 stupňov ~45 stupňov .
-Relatívna vlhkosť vonkajšieho vzduchu by nemala presiahnuť 90 %.
-Trojfázové striedavé napätie 380 V, 50 Hz.
-Nepretržitá práca S1, prerušovaná práca S3 – 60 %.
-Úroveň izolácie napájania je F a úroveň elektrickej ochrany IP65.
Význam modelu
Obrysový schematický diagram
Model produktu
● DEd50/6, DEd80/6, DEd121/6, DEd201/6, DEd301/6
● Špecifické technické údaje a vonkajšie pripojovacie rozmery sú rovnaké ako u elektrického hydraulického tlačného zariadenia série Ed.
Vonkajšie rozmery elektrickej ovládacej skrine
● 190 mm × 160 mm × 130 mm je možné inštalovať v troch smeroch trysky.
Prídavné zariadenie pre pomocný motor
|
Dodatočný kód zariadenia |
Vyjadrenie významu |
|
EB |
Indukčný cestovný spínač |
Predstavenie produktu
Elektromagnetická energeticky úsporná -hydraulika série DED je kompaktné ovládacie zariadenie pohonu, ktoré integruje elektrický motor, odstredivé čerpadlo a olejový valec. Modely zahŕňajú DEd500-60 (120), DEd800-60 (120) atď. Menovitý ťah je 500N až 4500N a menovitý zdvih je 60mm až 120mm. Je široko používaný ako hnacie zariadenie pre rôzne bubnové brzdy a kotúčové brzdy, zvlášť vhodné pre zodpovedajúce brzdy, ktoré vyžadujú dlhodobý výkon na udržanie otvoreného stavu. Môže byť tiež použitý na pohon a ovládanie rôznych priemyselných ventilov, brán, smerového výkyvu a otáčania (<90 °) devices, and clamping devices, suitable for multiple industries such as lifting, metallurgy, and mining.
